拼接屏前维护支架

液晶拼接屏前维护框架安装说明

欢迎使用本公司的液晶拼接屏前维护拼接框架，为了让您能正确安装前维护拼接框架，请在安装前详细阅读安装说明。

前维护拼接框架安装分三大步骤：

一、详细阅读安装说明，准备安装工具，检查配件。

二、安装框架，内部布线。

三、安装拼接屏，平整度微调。

详细安装步骤

一、详细阅读安装说明，准备安装工具，检查配件。

1、安装前注意事项

（1）前维护拼接框架的安装必须由从事专业工程安装的技术人员操作。

（2）请确保安装墙体表面平整和具有足够的强度，能够支撑前维护拼接框架和拼接屏的重量。

本产品需两个以上安装人员，请勿单人搬运和安装，以免砸伤人或损坏产品。

2、安装必备工具

（1）冲击钻，水平仪

（2）卷尺、记号笔、铁锤、扳手、螺丝刀

3、从包装箱内取出所有配件，并检查配件是否完整

二、安装框架，内部布线。

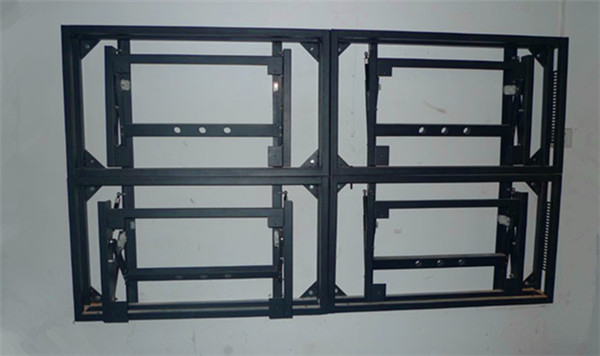

第一步：在墙面上确定好框架的安装位置，并用记号笔做记号，用冲击钻在墙面上开孔，开孔深度应稍大于膨胀螺钉的长度，然后把膨胀管打入孔内。

技巧：安装多个框架时，应从上往下，从左往右的顺序安装。

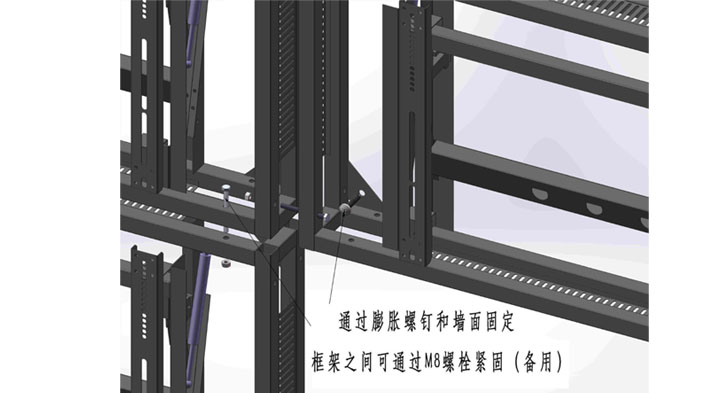

第二步：用螺钉将框架固定在墙体上。安装技巧：螺钉拧紧前，请使用水平仪调整好框架的整体水平度。

第三步：重复上述步骤，在安装多个框架时，框架之间应保持水平和垂直度一致，拼接处紧密，缝隙均匀，平整度一致。

第四步：将所需要使用的线缆（电源线、控制线、信号线）预先步放在框架内，并通过理线槽将线缆预留布放好。

注意：当墙面不平整时可通过拼接框架间的链接紧固来保持整体安装框架的水平和垂直度。

三、安装拼接屏，平整度微调。

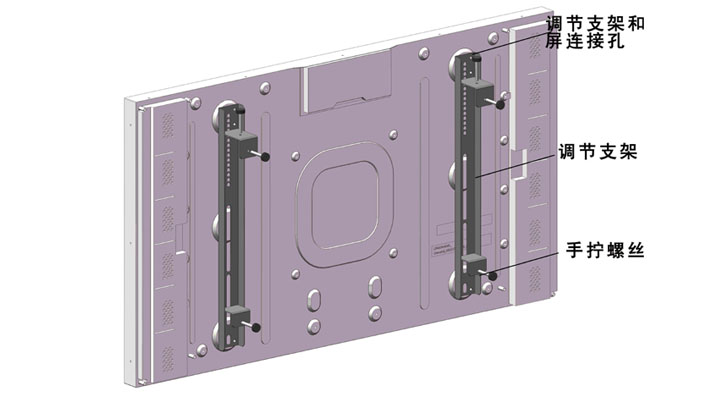

第一步：将两跟调节挂架固定在液晶拼接屏的后盖上。

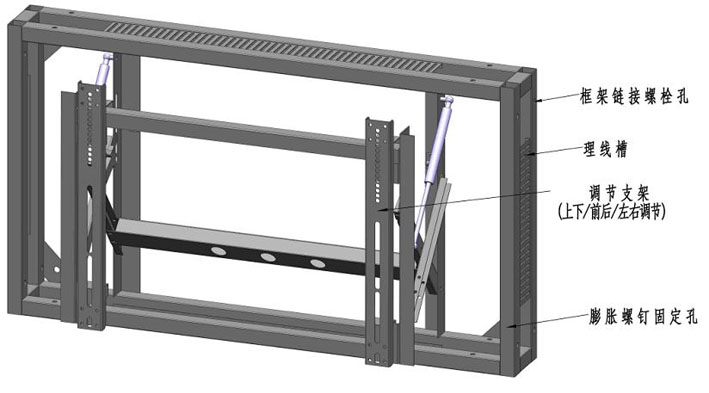

第二步：把液晶拼接屏挂到前维护框架上，并安装调节上下/前后的手拧螺丝。

第三步：对液晶拼接屏进行平整度微调。

液晶拼接屏平整度微调技巧

微调过程中，请务必使用水平仪辅助进行微调。

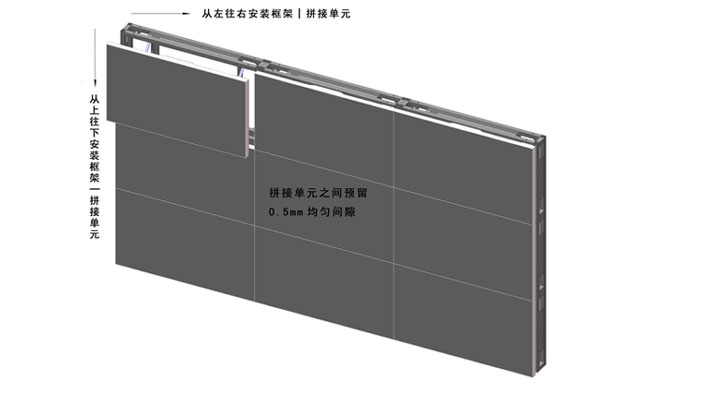

安装第一个拼接屏时，应选择第一行的第一个位置开始安装，调节好第一个屏的平整度之后，以此作为参考，再安装其余拼接屏，按从上往下，从左往右的顺序进行拼接安装，屏与屏之间均匀预留0.5mm的缝隙。

第一步：调节屏体的左右位置。通过左右移动屏体，将屏体的左右位置调整好。

第二步：调节屏体的垂直度。通过“后调节”手拧螺丝把屏体上部往后调节，用水平仪测量屏体的垂直度，将屏体的垂直度调整好。

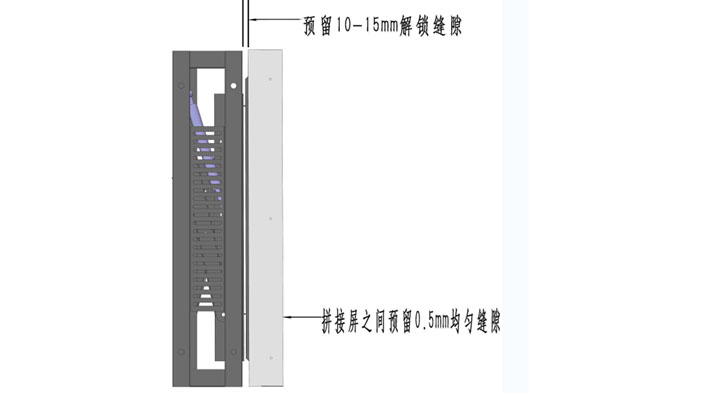

关键提示：调节垂直度时，可将屏体重复推入和弹出，屏体正常推入锁住后，屏体背面与框架平面之间应预留10-15mm的缝隙，用作屏体解锁弹出的行程。

液晶拼接屏平整度微调技巧

第三步：调节屏体的上下高度。通过“上下调节”的两个手拧螺丝，调节屏体的上下高度，并用水平仪测量屏体的水平度。

第四步：屏体的平整度调节好之后，将屏体锁紧。通过“后调节”和 “前调节”手拧螺丝锁紧整个屏体。

第五步：检查屏体的弹出和回收是否灵活，如没问题，重复上述步骤安装多个拼接屏。

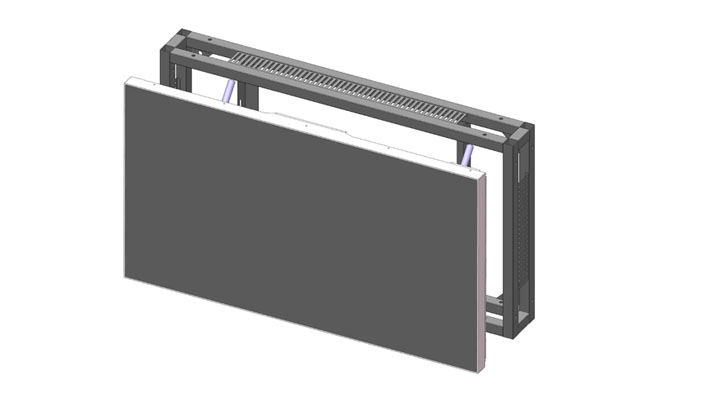

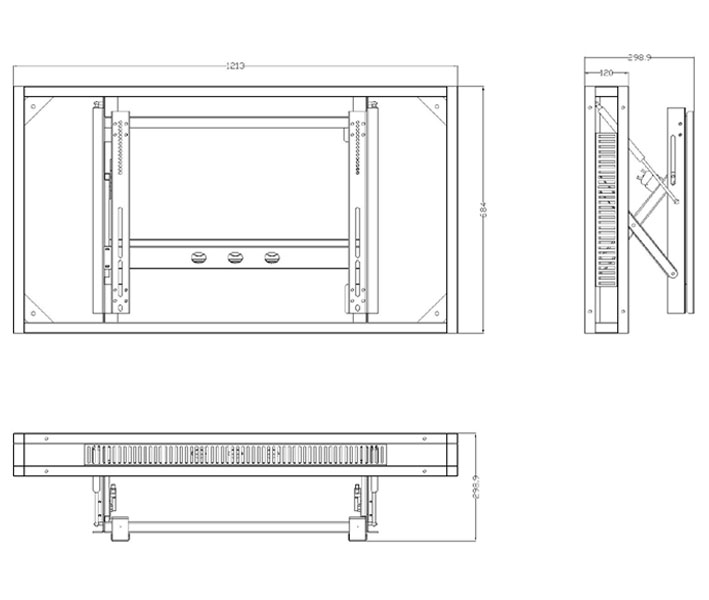

前维护拼接框架安装示意图
